主要特征
● 設備嚴格執行【國家標準】GB/T 7926-2015 數控往復走絲電火花線切割機床 精度檢驗，其各項技術指標符合該標準的要求；
● 采用樹脂砂鑄造技術，高剛性堅固的箱式結構設計，配合最佳的支柱(RIB)設計來承載立柱，降低鑄件應力所造成的變形，以達到高精密的基本要素。
● 長方型箱體結構床身，兩懸臂對稱平行式結構線架，比起C型結構，兩懸臂對稱結構縮短了運絲路徑，從而減少了振動點，確保了精度；
● 運絲筒采用輕型鋼質材料表面鍍鉻，耐磨抗腐蝕，平穩度高、配置變頻器控制往復旋轉，提高加工精度、光潔度，減少斷絲。
主要技術參數
項目 | 參數 | |

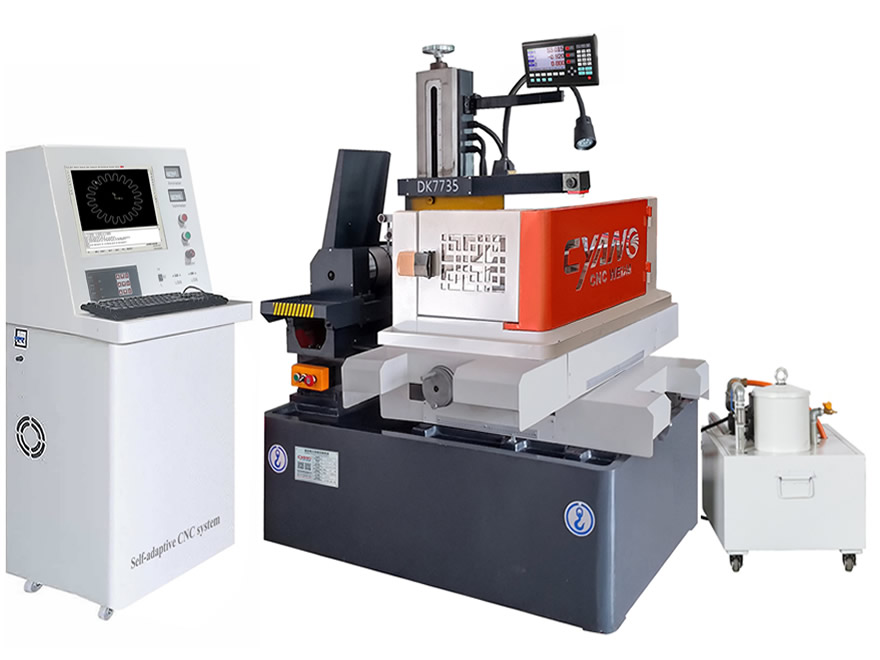

機器型號 | DK7732 | DK7735 |
XYZ軸行程 | 320×400×400mm | 350×450×400mm |
工作臺面尺寸 | 700×450mm | 720×480mm |
工作臺液槽尺寸 | 820×580×350mm | 880×610×350mm |
最大切割厚度 | 400mm | 400/700mm |
最大工件重量 | 350kg | 400kg |
U、V軸行程 | 70×70mm | |
加工錐度角（角度/厚度） | ±6~15 °/ 80mm | |
電極絲速度 | 1.18-11.18m/s | |
使用鉬絲線徑 | Dia.0.1～0.22mm | |
電極絲恒張力 | 10-30N | |
工作臺定位精度 | 0.02/500mm(GB/T 7926-2015) | |
重復定位精度 | ±0.01mm(GB/T 7926-2015) | |
最大切割速度 | ≥300mm2/min（指定材料和厚度） | |
最佳表面光潔度 | Ra≤2.5~3.2μm（指定材料和厚度） | |
加工精度 | 直身0.015mm (GB/T 7926-2015) 錐度±0.03mm (GB/T 7926-2015) | |
機器外觀尺寸 | 1500×1100mm×1700mm | 1500×1100mm×1700mm |
機器總重量（約） | 1100Kg | 1100Kg |
