主要技術參數
項目 | 參數 | ||||

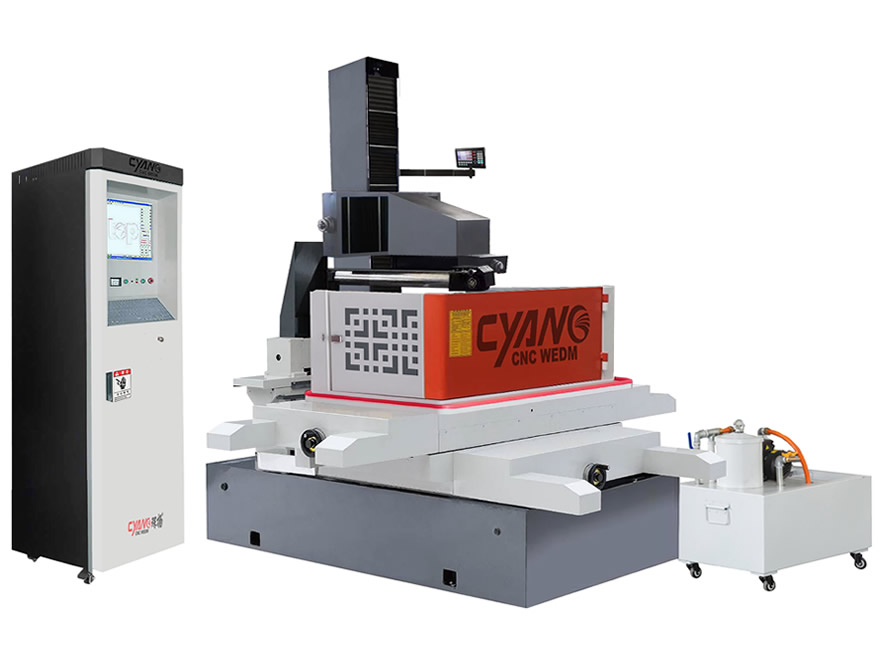

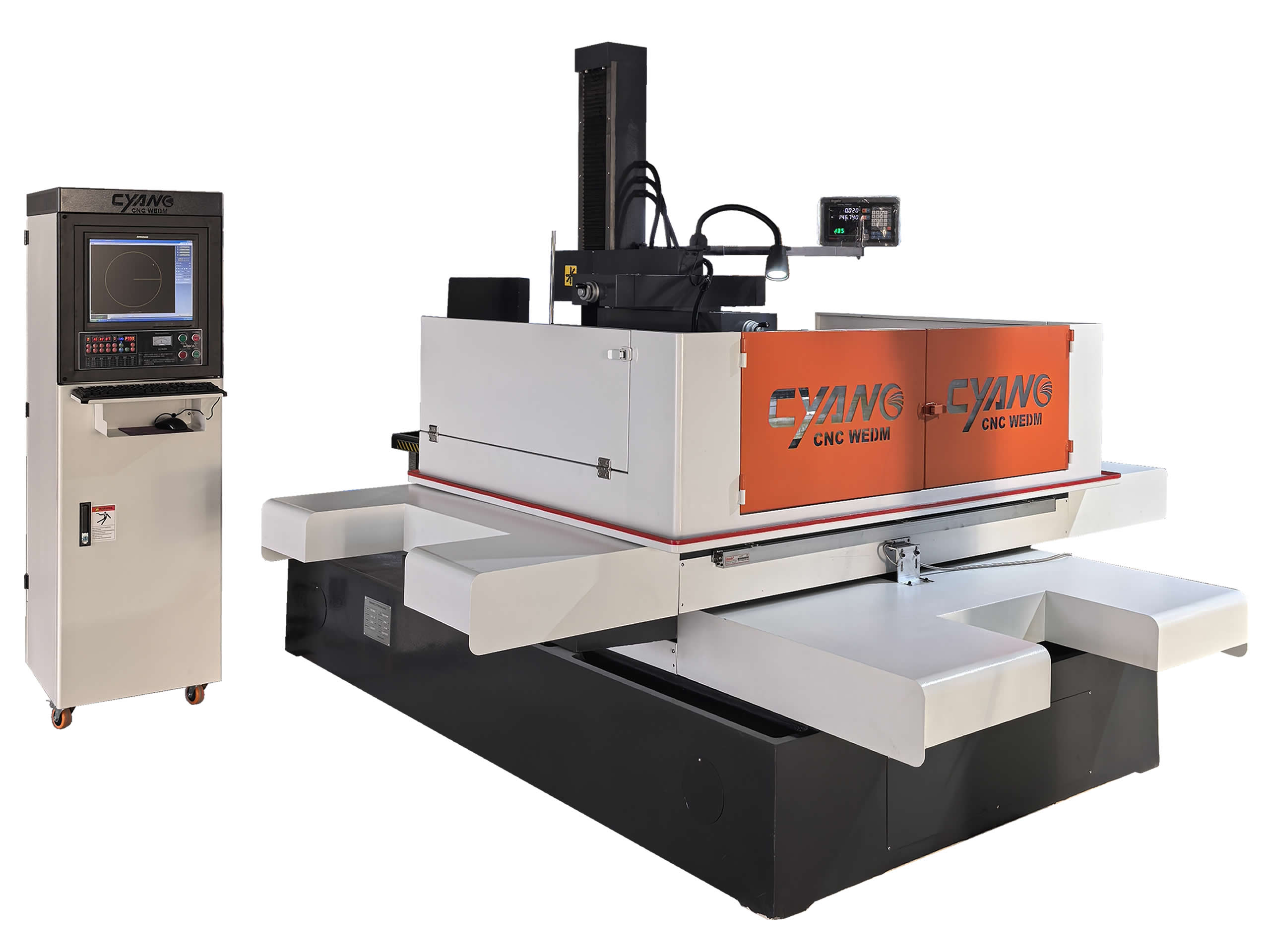

機床型號 | DK7745D | DK7750D | DK7763D | DK7780D | DK77100D |
XYZ軸行程 | 450×550×400mm | 500×630×500mm | 630×800×500mm | 800×1000×800mm | 1000×1200×800mm |
工作臺面尺寸 | 820×570mm | 1000×700mm | 1140×780mm | 1250×950mm | 1640×1200mm |
工作臺液槽尺寸 | 970×720×400mm | 1200×820×400mm | 1200×820×400mm | 1500×1100×400mm | 1780×1340×480mm |
最大切割厚度 | 400/500mm | 500/800mm | 500/700/1000mm | 500/700/1000mm | 500/700/1000mm |
最大工件重量 | 500kg | 650kg | 800kg | 1000kg | 1500kg |
U、V軸行程 | ±130×±130mm（±30 °），±200×±200mm（±45 °） | ||||
加工錐度角（角度/厚度） | ±30~±45° / 50mm | ||||
電極絲速度 | 1.18-11.18m/s | ||||
使用鉬絲線徑 | Dia.0.1～0.22mm | ||||
電極絲恒張力 | 10-30N | ||||
工作臺定位精度 | 0.02/500mm(GB/T 7926-2015) | ||||
重復定位精度 | ±0.08mm(GB/T 7926-2015) | ||||
最大切割速度 | ≥300mm2/min（指定材料和厚度） | ||||
最佳表面光潔度 | Ra2.5 um( 指定材料和厚度 ) | ||||
加工精度 | 直身0.015mm ，錐度±0.03mm (GB/T 7926-2015) | ||||
機器外觀尺寸 | 1700×1400×1700mm | 1850×1670×1900mm | 2160×1800×1900mm | 2500×2000×2200mm | 3000×2800×2500mm |
機器總重量（約） | 1650Kg | 2100Kg | 2500Kg | 2900Kg | 5200Kg |
主要特點
? XY軸步進電機采用節能無阻驅動電源。具有高精度和高穩定性；
